数显人体静电释放器
产品名称:数显人体静电释放器
产品编号:114936-882
产品型号:ZD-PSA-D
更新时间:2018.05.14
浏览次数:
   产品详细介绍

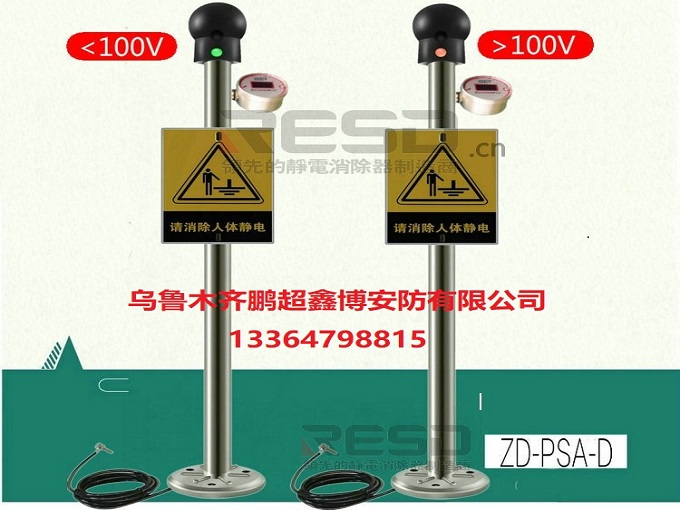

ZD-PSA-D型防爆人体静电释放器(数字显示)

ZD-PSA-D   www.xjxbaf.cn

ZD-PSA-D型防爆人体静电释放报警器是在ZD-PSA的升级产品,可以直接检测静电电压并将电压值显示在液晶屏上,是适用于易燃、易爆及防静电场所的人体静电释放的仪器仪表。

       其特点在于设计合理的人体静电释放电阻,合理有效控制人体静电释放,延长人体静电释放时间,降低瞬间人体静电释放能量,能够使人体静电安全释放。并且在触摸瞬间,可以检测到人体所带的静电压,显示在静电压显示器,更加直观地看到静电释放过程中人体静电压值的变化情况。同时ZD-PSA-D人体静电释放报警器触摸式感应人体与防爆触摸球接触可靠,无活动机械部件,声光报警根据检测到的

静电压值提示人体静电是否超过报警电压。



品牌:(RESD)

型号:ZD-PSA-D

销售商:乌鲁木齐鹏超鑫博安防有限公司



订购编号:

描述:

ZD-PSA-D

防爆人体静电释放报警器+警示牌+接地线+安装螺丝等配件+说明书、合格证、保修卡、检测报告、防爆合格证。独立包装,保修3年。



休眠状态

  当人体与防爆触摸球没有接触时,人体静电释放报警器处于休眠状态,静电压显示器不显示,蜂鸣器不报警报警状态

报警状态

当人体与防爆触摸球可靠接触,人体静电释放报警器感应到人体,并且检测到人体带电达到报警电压时,进入报警状态,静电压显示器显示静电压值,蜂鸣器报警,红灯闪烁。静电正在释放中,请勿离开!

正常状态

当人体与防爆触摸球可靠接触,人体静电释放报警器感应到人体,并且检测到人体带电小于报警电压时,进入正常状态,静电压显示器显示静电压值,蜂鸣器不报警,绿灯闪烁。手可以离开触摸球,5秒后,进入休眠状态。静电释放完毕,可以进入危险场所作业。

接地报警状态

当接地线断开时,人体静电释放报警器处于接地报警状态,不检测静电压,静电压显示器不显示,蜂鸣器报警,黄灯闪烁。接地报警持续1分钟后,进入休眠状态,再次触摸防爆触摸球时,系统唤醒继续检测接地是否正常。

【使用场合示例】

为了您的安全生产,建议您在以下场所使用ZD-PSA-D型人体静电释放器:

1、油库及铁路发油平台、储罐扶梯口和罐区入口等场所

2、泵房、油品储运周转时需要消除人体静电的场所

3、加油站卸油口、自助加油站、自动加油机旁等场所

4、其他需要消除人体静电后作业的场所

5、化学工业、油库、仓库、厂房、车间入口等场所

6、石化企业的采样、测温、检尺作业、槽车灌装等场所



执行标准:



ZD-PSA-D型人体静电释放器参照以下国家标准设计制造:

GB12158-2006《防止静电事故通用导则》

GB50074-2002《石油库设计规范》

SH3097-2000《石油化工静电接地设计规范》

 【产品组成】

1、蜂鸣器

2、防爆触摸球

3、状态指示灯

4、静电压显示器

5、提示牌

6、立杆

7、接地线

【产品特点】

1.超低功耗设计,正常使用期间无需更换电池。

2.触摸感应式,无机械活动部件。

3.整体环氧树脂浇封,防腐、防水、防潮。

4.防爆触摸球,安全释放静电,人体接触不产生静电感。

5.声光报警提示人体与防爆触摸球接触是否可靠及静电压值是否超过设定范围。

6.接地线独立检测,检测接地电阻<55Ω,确保可靠接地。

7.人体静电压通过感应检测,不直接进入内部电路,确保装置安全。

8.OLED静电压显示器直接显示检测到的静电压值,能够更加直观地观察到静电释放

9.人手离开触摸球后,电压检测持续5S后进入休眠状态,降低系统功耗。

10.接地异常状态报警持续1分钟后进入休眠状态,触摸防爆触摸球后立即唤醒,再次检测接地线状态。

【技术参数】
1.工作电源:高性能内置锂电池
2.休眠电流:<1mA
3.工作电流:<5mA
4.工作温度: -40℃~60℃
5.响应时间:<1s
6.接地电阻:  ≤55Ω
7.防爆等级: ExiaIICT4 Gb
8.耐静电压:±20KV
9.报警方式:声光报警(>90dB、30cm直线距离测量)
【机械参数】
1.立杆材质:304不锈钢
2.立杆直径:Φ38mm
3.立杆壁厚:1.0mm
4.产品高度:1m
5.触摸球直径:Φ90mm
6.安装法兰壁厚:3.0mm
7.接地电缆长度:3m直线PU电缆
【产品特点】
1. 超低功耗设计,正常使用期间无需更换电池
2. 触摸式感应,无机械活动部件
3. 整体环氧树脂密封,防腐、防水、防潮
4. 防爆触摸球,安全释放静电,人体接触不产生电击感
5. 声光报警实时显示人体静电电压,高端大气
6. 接地线独立检测,接地电阻符合标准,确保可靠接地


【产品使用】

休眠状态

  当人体与防爆触摸球没有接触时,人体静电释放报警器处于休眠状态,静电压显示器不显示,蜂鸣器不报警报警状态

报警状态
当人体与防爆触摸球可靠接触,人体静电释放报警器感应到人体,并且检测到人体带电达到报警电压时,进入报警状态,静电压显示器显示静电压值,蜂鸣器报警,红灯闪烁。静电正在释放中,请勿离开!

正常状态

当人体与防爆触摸球可靠接触,人体静电释放报警器感应到人体,并且检测到人体带电小于报警电压时,进入正常状态,静电压显示器显示静电压值,蜂鸣器不报警,绿灯闪烁。手可以离开触摸球,5秒后,进入休眠状态。静电释放完毕,可以进入危险场所作业。

接地报警状态

当接地线断开时,人体静电释放报警器处于接地报警状态,不检测静电压,静电压显示器不显示,蜂鸣器报警,黄灯闪烁。接地报警持续1分钟后,进入休眠状态,再次触摸防爆触摸球时,系统唤醒继续检测接地是否正常。

【产品安装使用注意事项】

1.ZD-PSA-D人体静电释放报警器(数显款)安装必须符合GB3836.15-2010爆炸性环境第15部 分:危险场所电气安装
(煤矿除外)”第12.2.5.1条的有关要求。

2.产品使用环境温度介于-40℃~60℃之间。

3.用户请勿自行更改该产品的零部件,应会同产品制造商共同解决运行中出现的故障,以杜绝损坏现象的发生。

4. 产品的安装、使用和维护应遵守产品说明书、GB3836.13-2010  爆炸性环境第13部分:爆炸性气体环境用的电气设备的检修、
GB3836.15-2010 爆炸性环境第15部分:危险场所电气安装 (煤矿除外)、GB3836.16-2010 爆炸性环境 第16部分:电气装 置的检查
和维护(煤矿除外)及GB50257-1996“电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范”的有关规定。

5.产品无法正常工作时,需更换防爆触摸球。

6.接地报警1分钟,自动进入休眠状态,请检测接地线,接触防爆触摸球立即唤醒。

设备维护】

1.保持设备清洁,定期清理防爆触摸球上的灰尘、油污,防止防爆触摸球的感应灵敏度降低。

2.定期检查和维修设备,检查接地线的接地螺栓等配件是否松动,以免引起接触不良。指示灯不亮。
